蓝魔W7拆解 五

　　在RK2808芯片旁边，有一个空的焊接位，这是预留的Flash（闪存）焊接位，我们手上的这台W7是8GB版本，所以这个地方是空的，16GB版本会有芯片在上面。

显示屏排线插座特写

　　HYM8563是一款由武汉昊昱微电子生产的低功耗CMOS串行I2C实时时钟/日历芯片，它提供可编程的时钟输出、定时器、报警器、中断输出和掉电检测等，所有的地址和数据都通过I2C总线接口串行传递。最大总线速度为400kbits/s，工作电压范围为1.0～5.5V，休眠电流的典型值为0.25μA。

　　HYM8563技术规格：

　　　宽工作电压范围：1.0～5.5V
　　　低休眠电流：典型值为0.25μA（VDD=3.0V，TA=25℃）
　　　400kHz的I²C总线接口（VDD=1.8～5.5V时）
　　　可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
　　　报警和定时器
　　　掉电检测器
　　　内部集成振荡电容
　　　片内电源复位功能
　　　I²C总线从地址：读，0A3H；写，0A2H
　　　漏极开路中断引脚
　　　可计时基于32.768kHz晶体的秒、分、小时、星期、天、月和年
　　　带有世纪标志

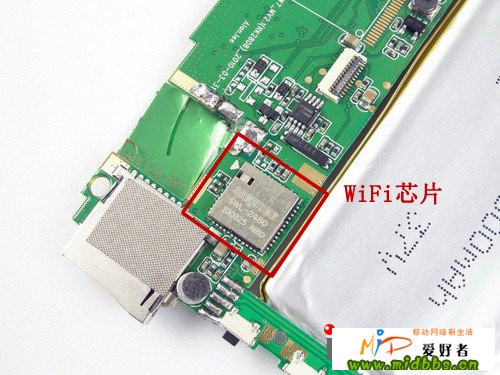

WiFi芯片

　　SAMSUNG SWL-2480是一款无线模块，在W7上的作用是实现WiFi功能，这款芯片的人气还是很高的，比如大家熟知的魅族M8、索尼Mylo2等产品，WiFi功能都是通过这块SWL-2480实现的。

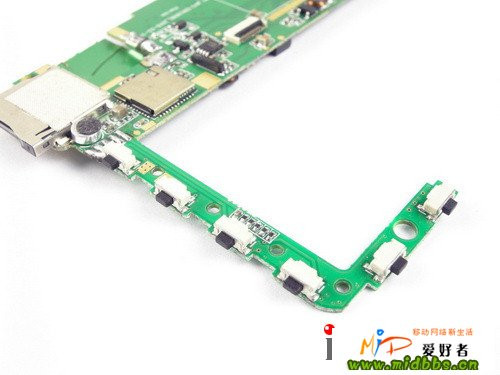

按键机械及引角以外部分都是塑料材质，这些按键键程很短，操作起来很轻松

　　看完了主板正面，我们再来看看背面。比较明显的两个芯片一个是SDRAM，另一个是Flash，而在Flash的旁边，还有W7的“心脏”——TIM晶振。
