RK2808方案蓝魔Android MID W7拆机图

品牌：蓝魔 MP3

蓝魔W7拆解 一

　　在首次曝光十个月之后，瑞芯微搭载最新RK2808方案的Android MID终于正式上市了，与之前的很多瑞芯微方案首发时一样，这次的首家合作厂商仍旧是深圳蓝魔数码科技，这款Android MID型号W7，市场售价8GB/999元，比媒体先前预期低了不少。此次iMP3评测室拿到的已是第三版W7了，它与大家在市场上所见到的零售版完全一样。与头两个版本对比，第三版也就是最终零售版的机身又薄了不少，做工也提升了一个档次，尤其是按键的手感，操作起来干净利落，声音清脆。此外就是系统响应速度，也比工程版快了不少。不过在工程版样机上我们所发现的背壳不耐磨以及触摸面板不耐脏的问题依然存在，日常使用中需多加防护。

拆解之前

　　今天我们抛开W7的外观、性能，着重来谈谈这款产品的硬件部分。在这款产品还是开发版的时候，我们就曾对其进行过简单拆解，有了这个经验，本次的拆解可以说非常顺利。W7外壳为无螺丝设计，背壳与侧面自成一体，所以拆解只能从前面板入手。前面板上下分别设计了卡扣，拿一张充值卡从上边沿着缝隙划动，很容易将面板分离。

初步拆解

　　为什么要沿着上边划动，原因有两个：一是上边为弹性卡扣，而下边为硬卡扣；二是下边有触摸屏排线，不好划动且容易伤着排线。看到这张图片笔者觉得十分清爽，当然是与开发版比起来，零售版没有飞线，一切都显得有条不紊，看上去十分规整。

初步拆解

　　继续往下拆就得把屏幕排线取下来，从面板引出来的排线一共有两条，一条是显示屏排线，另一条是触摸面板排线，都通过专门的卡座连在主板上，安装拆卸起来很简单。

内部

　　后壳里面最醒目的恐怕就是这块电池了，几乎一半的面积都被它占去了。相比之下，主板显然小巧精致，所有焊点都不大，除了电池、扬声器、WiFi天线连线的焊点外，其余基本都是在贴片机上完成的。

品牌：蓝魔 MP3

蓝魔W7拆解 二

　　以前我们也曾拆解过不少音悦汇产品，细节方面能如此用心设计的W7恐怕是唯一一款。与其说这是超薄机基于牢固考虑的无奈，倒不如说是音悦汇工业设计上的又一次突破。

外壳下边的硬卡扣

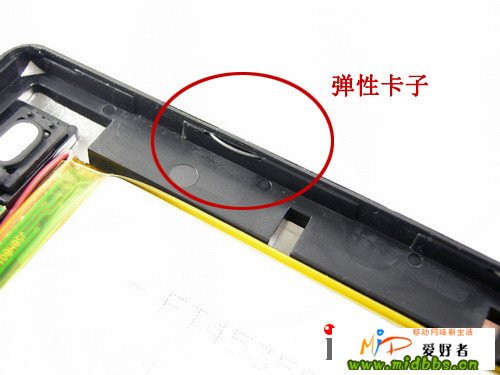

外壳上边的弹性卡扣

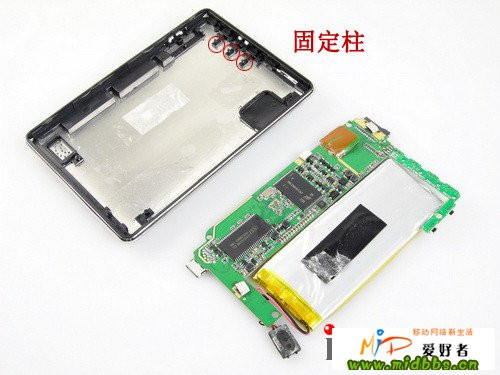

固定柱

　　W7主板与金属后壳之间没有直接的联系，主板是用若干固定孔和三颗螺丝牢牢贴合在黑色的框架上的，这个框架怎么叫呢，防滚架？叫的好像太大了，呵呵。

WiFi天线

　　与整洁精致的主板比起来，这片WiFi天线设计的可真够草率的。后壳与之对应的位置就是我们在机身上看到的那块黑色塑料。W7之所以在金属后壳上凿个洞，就是基于这片WiFi天线的考虑，因为金属对无线信号有屏蔽作用。

品牌：蓝魔 MP3

蓝魔W7拆解 三

　　在不是一个平面的后壳上设计这么一个框架，对按键的排列、主板的安装乃至前面板的固定都是非常重要的。有了这个东西，即使多次对W7进行拆解，也会恢复到接近出厂时的状态。

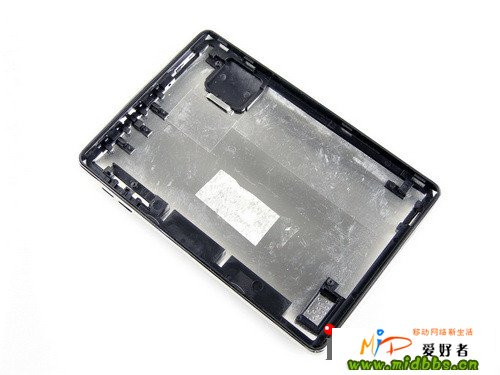

背板

去皮儿~

　　W7精华的部分都浓缩在这片小小的主板上，这块主板采用双面贴片工艺，其中缓存和闪存焊接位各设计了两个，分别分布在主板的两面，板子正面我们能直观看到主控芯片、WiFi芯片、一个缓存芯片和一个闪存焊接预留位。

电池

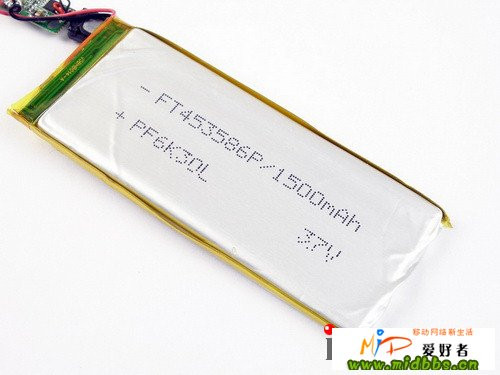

　　这块内置锂电池容量1500mAh，电压3.7V，生产厂商不详。电池拿在手里很薄，比SONY的口香糖电池还要薄，正负级连线与主板之间是直接焊死的，包括旁边的扬声器，也是直接焊死的。

扬声器功放

　　NS4890是一款低功耗音频功率放大器芯片，它可以在2.2V-5.5V电压间工作，5V电压时，8欧姆负载驱动功率1.1W，4欧姆负载时驱动功率可达1.6W。NS4890应用电路简单，只需要极少数外围器件，且输出不需要外接耦合电容或上举电容。在功耗方面，NS4890可通过低电平控制进入睡眠模式，以此达到降低功耗的目的。NS4890工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。此外NS4890通过创新的“开关/切换噪声”抑制技术，杜绝了上电、掉电出现的噪声。

品牌：蓝魔 MP3

蓝魔W7拆解 四

　　这块芯片是ISSI(Integrated Silicon Solution, Inc.)生产的型号为IC42S16320B-6TL的SDRAM，单片容量512Mb（64MB），工作电压3.3V。W7一共用了两片，总SDRAM容量为128MB。即便这样，W7的系统运行速度离行云流水还有一段距离，容量只是一方面，如果将SDRAM换成DDR，肯定会有大的提升（最新的iPhone 4采用的就是512MB DDR，这是多任务和速度的保证）。另据音悦汇工作人员透露，后期瑞芯微也会将SDRAM升级到DDR，不过时间上暂时还没谱。

这片标K99N 954的芯片推测应该是电源管理芯片

ISSI

RK2808

　　RK2808方案我们已经不陌生了，这是瑞芯微当前的重量级产品，它采用65nm工艺，ARM+DSP架构，ARM主频600MHz，DSP主频550MHz，支持CE和Android两个系统。瑞芯微开发的智能手机、MID、NetBook以及高端电子书产品都是基于RK2808这款芯片。

品牌：蓝魔 MP3

蓝魔W7拆解 五

　　在RK2808芯片旁边，有一个空的焊接位，这是预留的Flash（闪存）焊接位，我们手上的这台W7是8GB版本，所以这个地方是空的，16GB版本会有芯片在上面。

显示屏排线插座特写

　　HYM8563是一款由武汉昊昱微电子生产的低功耗CMOS串行I2C实时时钟/日历芯片，它提供可编程的时钟输出、定时器、报警器、中断输出和掉电检测等，所有的地址和数据都通过I2C总线接口串行传递。最大总线速度为400kbits/s，工作电压范围为1.0～5.5V，休眠电流的典型值为0.25μA。

　　HYM8563技术规格：

　　　宽工作电压范围：1.0～5.5V
　　　低休眠电流：典型值为0.25μA（VDD=3.0V，TA=25℃）
　　　400kHz的I²C总线接口（VDD=1.8～5.5V时）
　　　可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
　　　报警和定时器
　　　掉电检测器
　　　内部集成振荡电容
　　　片内电源复位功能
　　　I²C总线从地址：读，0A3H；写，0A2H
　　　漏极开路中断引脚
　　　可计时基于32.768kHz晶体的秒、分、小时、星期、天、月和年
　　　带有世纪标志

WiFi芯片

　　SAMSUNG SWL-2480是一款无线模块，在W7上的作用是实现WiFi功能，这款芯片的人气还是很高的，比如大家熟知的魅族M8、索尼Mylo2等产品，WiFi功能都是通过这块SWL-2480实现的。

按键机械及引角以外部分都是塑料材质，这些按键键程很短，操作起来很轻松

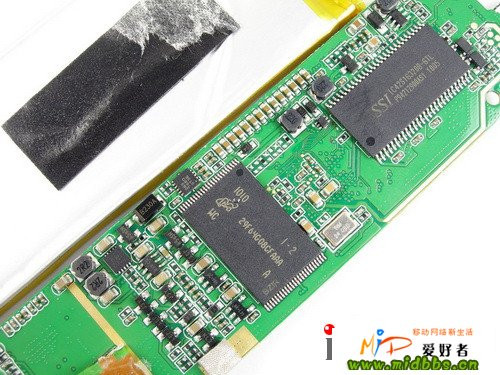

　　看完了主板正面，我们再来看看背面。比较明显的两个芯片一个是SDRAM，另一个是Flash，而在Flash的旁边，还有W7的“心脏”——TIM晶振。

品牌：蓝魔 MP3

蓝魔W7拆解 六

　　W7的Flash用的是镁光29F64G08CFAAA，属于MLC架构，单片容量64Gb，即8GB。TSOP封装，48针脚，工作电压3.3V，符合RoHS相关环保要求。

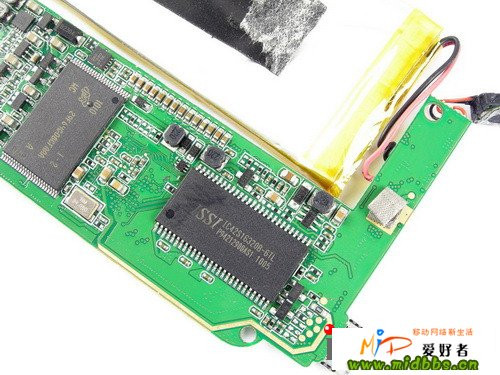

与正面相同的ISSI IC42S16320B-6TL SDRAM芯片，容量也是64MB

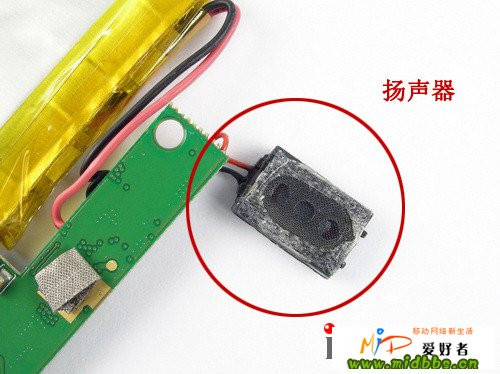

内置扬声器不大，实现表现效果也一般

兼顾耳机的USB接口看上去有些脆弱，使用中最好不要太用力

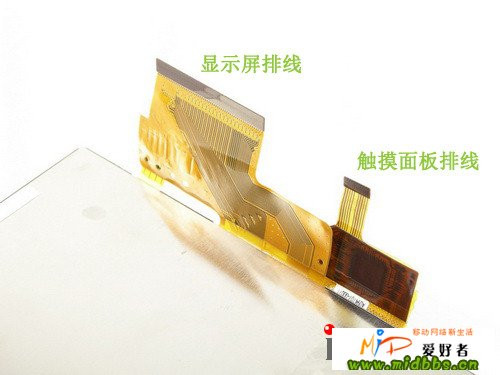

宽一些的是显示屏排线，窄的是触摸面板排线

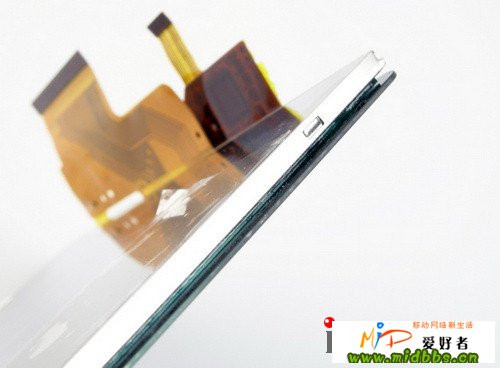

触摸面板粘在显示屏上很紧，为了不破坏密封，就不往下拆了

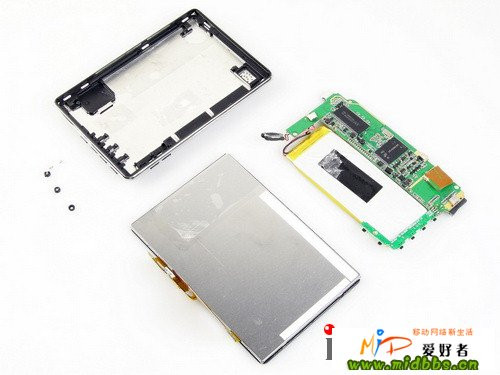

拆解全家福

　　从以上拆机图中我们可以看出蓝魔W7的内部做工同样非常精致。焊点、用料、走线都非常精致合理。看来蓝魔确实在W7的研发和制造方面下了很大力气。但是拆解的过程也暴露了一些问题，SDRAM的选用，无疑成为了W7的瓶颈，使得W7的操作显得不是那么的流畅。相信W7的下一代，如果有的话，会采用DDR内存。如果售价还能保持在千元左右，那无疑是MID市场上的一个重量级产品。
