iPod nano 2操控按键

　　看完了PCB板，让我们再来看看iPod独特的Click-Wheel触摸式操控组合按键部分。

Click-Wheel触摸式操控组合按键部分

　　近距离的看看Click-Wheel触摸式操控组合按键正面吧。

按键部分正面

　　这是按键部分的背面。

按键部分背面

　　按键部分通过排线和耳机插孔连接在一起。

耳机插孔

　　iPod nano 2的耳机插孔。

耳机插孔

　　给排线一个特写，我们可以在如此的近距离好好欣赏iPod内部做工的精良。

连接耳机插孔和按键部分的排线

　　按键部分的控制芯片位于排线上。

按键部分控制芯片

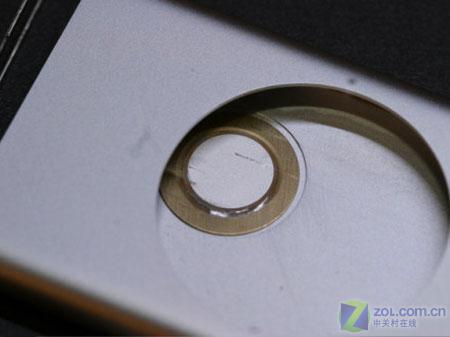

　　取出刚才拆下的按键部分后，可以看到其下方的按键音蜂鸣器。

按键音蜂鸣器
