iPad 4主要芯片与摄像头拆解
iPad 4屏幕的拆解相对容易,下面我们来一起来看看iPad 4的内部构造,看它与第三代产品有哪些不同?

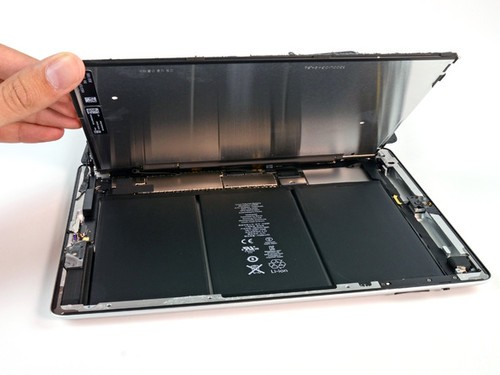

iPad 4内置电池(图片来源于iFixit)
我们取下液晶屏幕,下面就可看到iPad 4内置电池。其电池型号跟The new iPad一样。所以不用说,iPad 4的电池也是3.7V,43 Whr。不过其依旧使用胶粘固定在底壳上,这在更换上会有一定的麻烦。

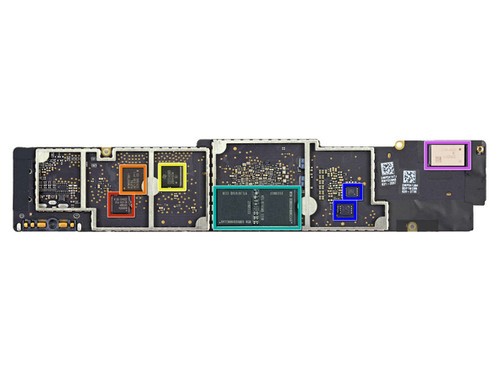

其它也没啥好看的,还是看看主板上的主要芯片,A6X处理器最明显,Apple 338S1077 Cirrus Logic D类放大器,343S0622-A1 Dialog Semi电源管理晶片(PMIC),Hynix H2JTDG8UD2MBR 16GB NAND闪存,QVP TI 261 A9P2,Apple 338S1116 Cirrus Logic音频编解码器。
Broadcom BCM5974触屏控制器,Broadcom BCM5973A1触屏控制器,德州仪器 CD3240B0触屏总线驱动器,2个4GB Elpida LP DDR2=64位单芯片封装的1GB DRAM,2 个Fairchild BCHAH/FDMC电压调节器,Murata 339S0171 Broadcom BCM4334 WiFi模块。

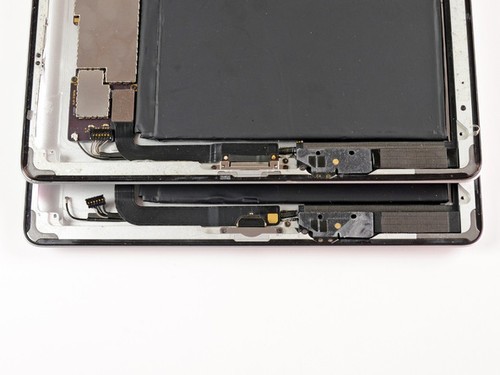

iPad 4与The new iPad数据线接口(图片来源于iFixit)
The new iPad使用了30针连接器,而iPad 4则使用了8针Lightning接口,更小的接口可以增大机身内体积,从而可使用更大的扬声器,不过iPad 4没能让大家的这个愿望实现。

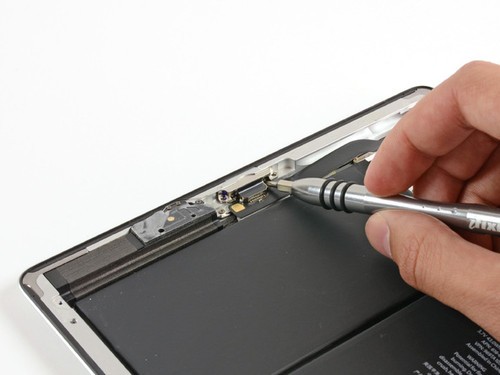

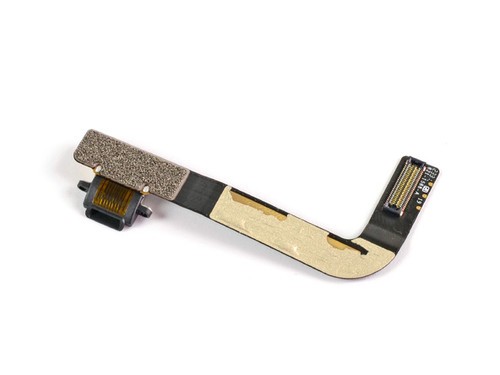

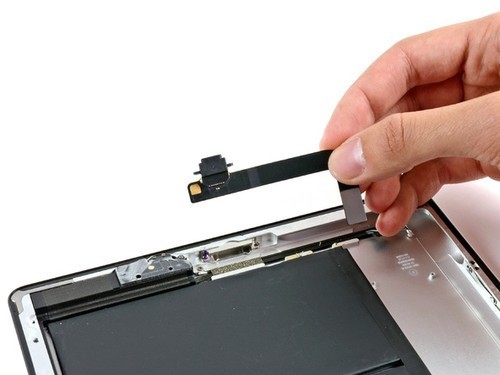

Lightning接口是iPad 4最新升级的重要部分。其接口采用独立排线连接,购买更换都很简单。
iPad 4与The new iPad摄像头对比(图片来源于iFixit)
通过两机器拆解对比发现,The new iPad和iPad 4虽然后置摄像头一样,但两者前置却不同,iPad 4采用了120万像素高清摄像头,支持720p高清视频录制,相比3代,这也算一个非常大的升级。
拆解总结:
iPad 4所有的拆解已告完成,对比The new iPad配置,其主要是在处理器性能、数据线接口、还有前置摄像头上的升级。而整个拆解过程说明,iPad 4面板卸下较容易,同时电池没有直接焊接在主板上,更换也较简单。不过整机居多的使用胶粘固定,所以拆解过程很容易损坏机身零部件,尤其是脆弱的液晶屏幕,这也加大了iPad 4的维修难度。因此消费者在没有合适工具的情况下,千万不要自己动手维修,出现故障可寻求专业人士或官方解决。
iPad 4相比The new iPad的升级相对有限,如果The new iPad已足可满足日常使用需求,消费者并没有太大必要花钱去升级。
