1iPad 4面板屏幕详细拆解
苹果十月新品发布会,iPad mini发布已在意料之中。令人意外的是并没有推出The new iPad的优化版,而是直接推出了iPad 4。虽然被称为第四代产品,其实也只能算得上是The new iPad的升级版。采用了全新的A6X双核处理器,性能提升一倍。前置摄像头与数据接口也有所变化,至于其与第三代产品还有什么差别,我们不妨一起看看iPad 4拆解评测吧!
iPad 4拆解评测(图片来源于iFixit)
苹果iPad 4的发布与The new iPad上市仅相隔了7个月,其搭载了最新A6X处理器,性能提升一倍。依旧配置9.7英寸2048*1536视网膜屏幕,500万像素后置摄像头,并采用了最新闪电接口。
iPad 4与The new iPad底部接口对比(图片来源于iFixit)

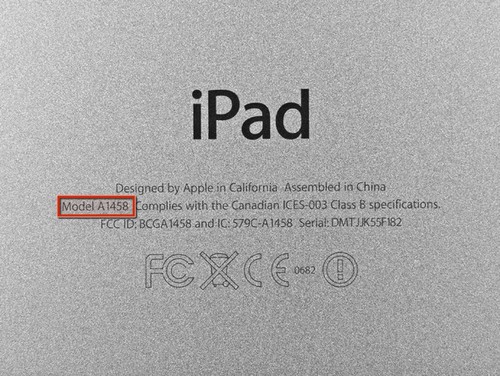

苹果iPad 4与The new iPad外观最大的差异就是使用了最新的闪电接口,其它设计变化不大。不过iPad 4也有了一个最新的型号:A1458。

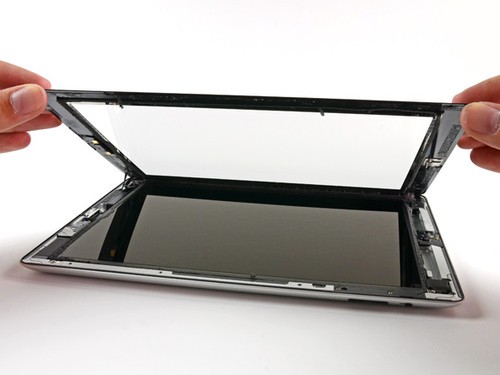

苹果iPad 4的面板依旧采用胶粘固定,所以拆解依旧需要用到热熔枪,费了很大的劲才把前面板拆下,好在屏幕没有碎掉。

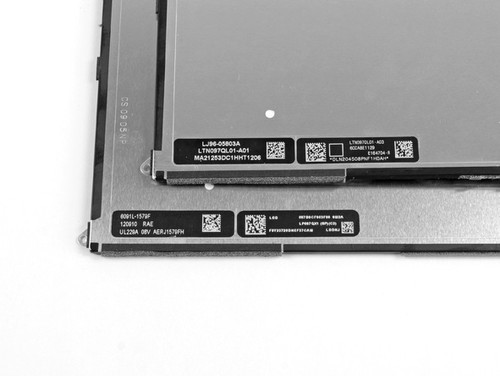

iPad 4与The new iPad屏幕(图片来源于iFixit)

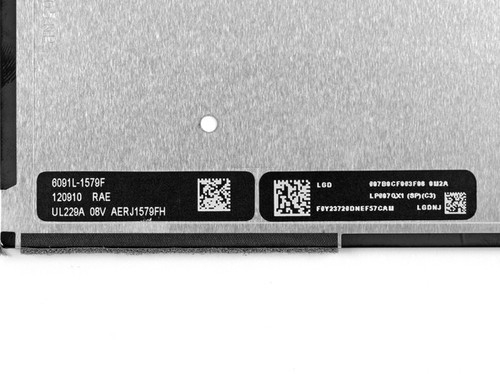

从屏幕拆解后上面的文字显示,iPad 4的屏幕供应商与The new iPad不同,第三代来自三星,而iPad 4则采用了LG生产的面板。看样子苹果想摆脱主要供应商三星的传闻并非空穴来风。

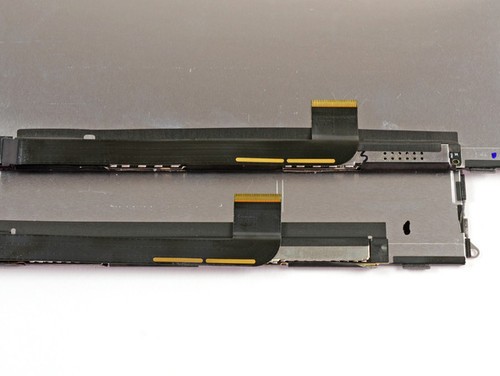

iPad 4与The new iPad屏幕连接线(图片来源于iFixit)
苹果iPad 4和The new iPad屏幕都采用排线与主板连接,不过标记时用了蓝色和黑色两种不同的颜色。
2iPad 4主要芯片与摄像头拆解
iPad 4主要芯片与摄像头拆解
iPad 4屏幕的拆解相对容易,下面我们来一起来看看iPad 4的内部构造,看它与第三代产品有哪些不同?
iPad 4内置电池(图片来源于iFixit)
我们取下液晶屏幕,下面就可看到iPad 4内置电池。其电池型号跟The new iPad一样。所以不用说,iPad 4的电池也是3.7V,43 Whr。不过其依旧使用胶粘固定在底壳上,这在更换上会有一定的麻烦。
其它也没啥好看的,还是看看主板上的主要芯片,A6X处理器最明显,Apple 338S1077 Cirrus Logic D类放大器,343S0622-A1 Dialog Semi电源管理晶片(PMIC),Hynix H2JTDG8UD2MBR 16GB NAND闪存,QVP TI 261 A9P2,Apple 338S1116 Cirrus Logic音频编解码器。
Broadcom BCM5974触屏控制器,Broadcom BCM5973A1触屏控制器,德州仪器 CD3240B0触屏总线驱动器,2个4GB Elpida LP DDR2=64位单芯片封装的1GB DRAM,2 个Fairchild BCHAH/FDMC电压调节器,Murata 339S0171 Broadcom BCM4334 WiFi模块。
iPad 4与The new iPad数据线接口(图片来源于iFixit)
The new iPad使用了30针连接器,而iPad 4则使用了8针Lightning接口,更小的接口可以增大机身内体积,从而可使用更大的扬声器,不过iPad 4没能让大家的这个愿望实现。
Lightning接口是iPad 4最新升级的重要部分。其接口采用独立排线连接,购买更换都很简单。
iPad 4与The new iPad摄像头对比(图片来源于iFixit)
通过两机器拆解对比发现,The new iPad和iPad 4虽然后置摄像头一样,但两者前置却不同,iPad 4采用了120万像素高清摄像头,支持720p高清视频录制,相比3代,这也算一个非常大的升级。
拆解总结:
iPad 4所有的拆解已告完成,对比The new iPad配置,其主要是在处理器性能、数据线接口、还有前置摄像头上的升级。而整个拆解过程说明,iPad 4面板卸下较容易,同时电池没有直接焊接在主板上,更换也较简单。不过整机居多的使用胶粘固定,所以拆解过程很容易损坏机身零部件,尤其是脆弱的液晶屏幕,这也加大了iPad 4的维修难度。因此消费者在没有合适工具的情况下,千万不要自己动手维修,出现故障可寻求专业人士或官方解决。
3苹果iPad 4详细参数
iPad 4相比The new iPad的升级相对有限,如果The new iPad已足可满足日常使用需求,消费者并没有太大必要花钱去升级。
