1iPhone 5拆解图赏
随着11月2日iPad mini、iPad 4的上市，苹果今年新品已全部亮相并接受市场检验。不管业界唱好还是唱衰，消费者是否认可，但苹果的设计与制造工艺依然是整个业界的典范。而今天，笔者就将苹果在今年下半年发布的5款新品——iPhone 5、iPod touch 5、iPod nano 7、iPad mini、iPad 4的拆解呈献给大家，所有图片均来自于国外知名拆解网站iFixit。
苹果新品拆解图赏汇总
iPhone 5拆解图赏
全新苹果iPhone 5的硬件配置大家已经很熟悉了，包括4英寸1136×640分辨率16:9比例屏幕，800万像素iSight摄像头，8-pin Lightning接口，A6处理器芯片以及最新的iOS6系统。
iPhone 5（图片来源于iFixit）
iPhone 5（图片来源于iFixit）
iPhone 5（图片来源于iFixit）

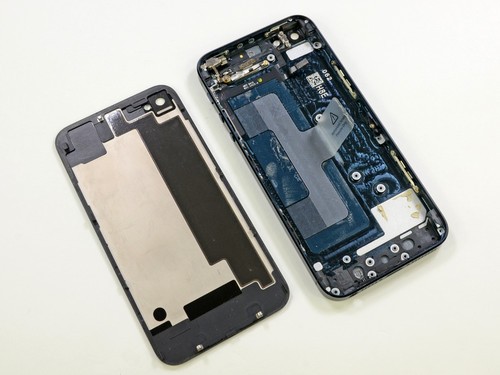

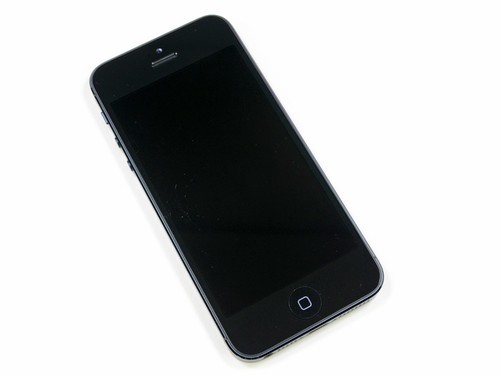

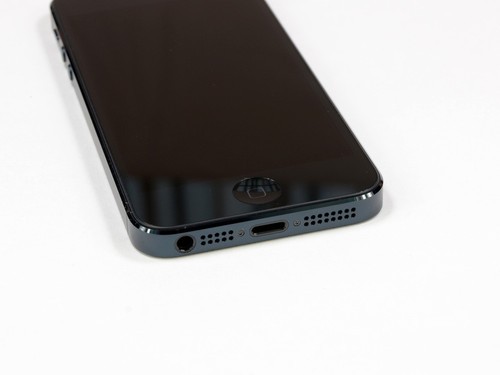

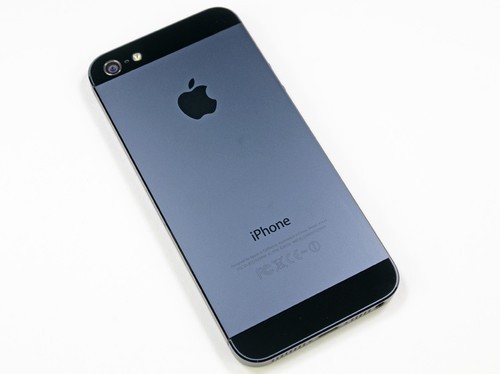

从外观上来看，iPhone 5与过去的iPhone 4S相比最大的差别就是更长一些，更薄一点。握持手感依然出色。
iPhone 5（图片来源于iFixit）
iPhone 5（图片来源于iFixit）
iPhone 5（图片来源于iFixit）
iPhone 5（图片来源于iFixit）

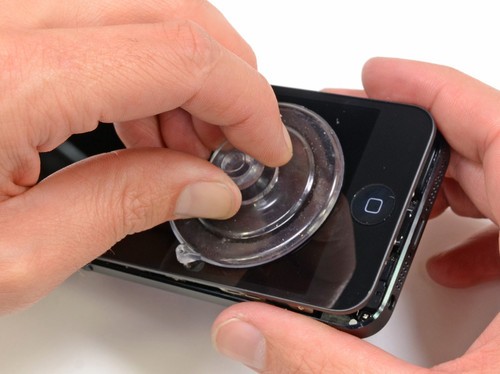

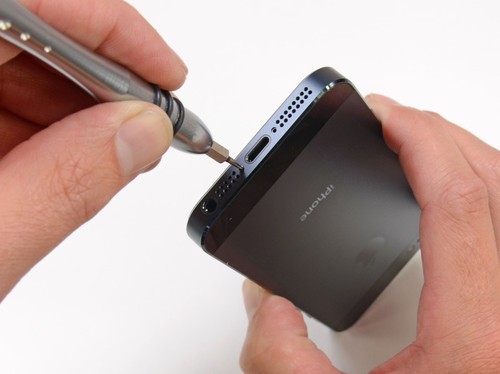

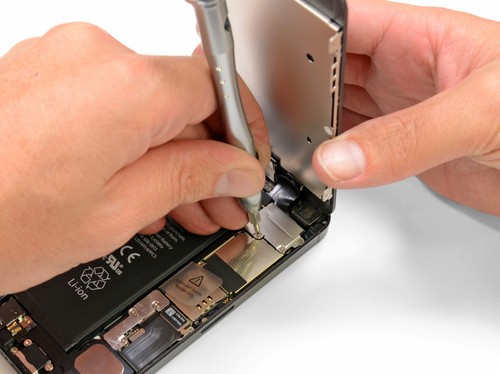

iPhone 5与iPhone 4采用的相同螺丝钉，一体成型铝制背壳做工细腻，需用吸盘拆解整个机身。而iPhone 5屏幕连接器用多枚螺丝钉固定到主板，卸下比较容易。
2电池与内部拆解

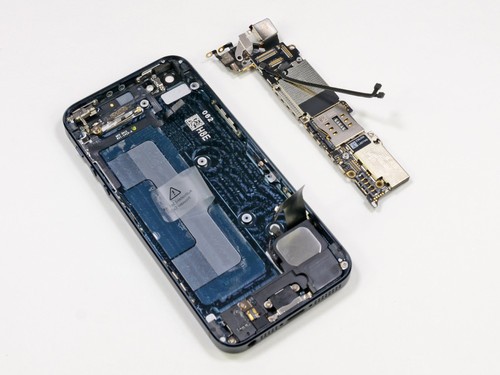

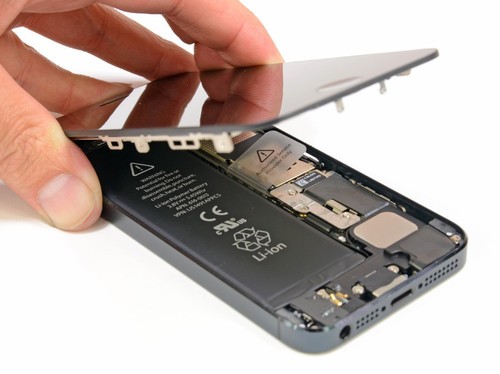

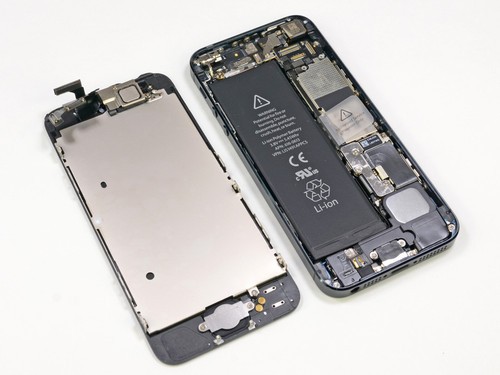

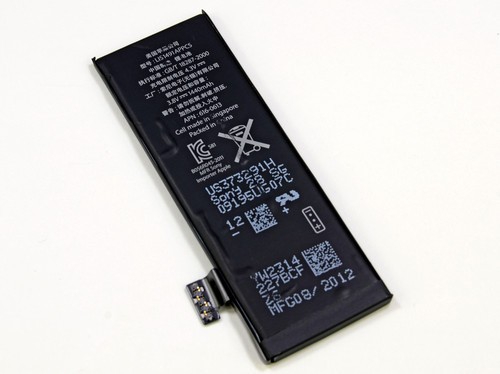

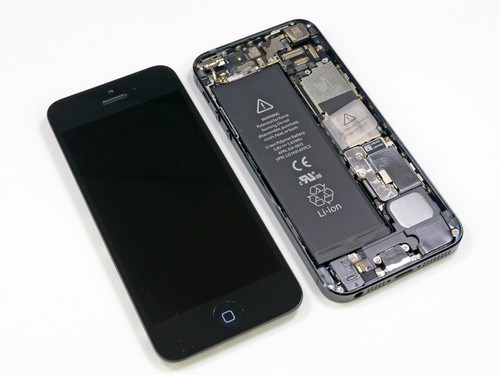

拆卸完屏幕，iPhone 5的内部结构赫然呈现。iPhone 5的电池用粘合剂固定，容量达到1440mAh，与iPhone 4S比较相似。
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）

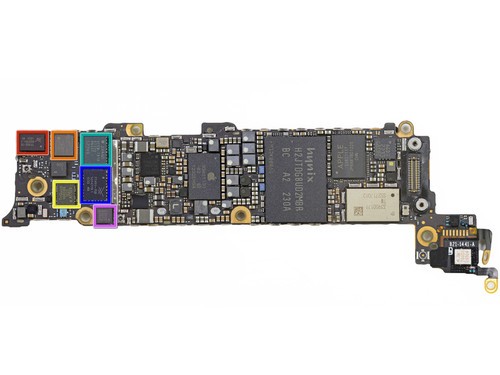

橘色：Skyworks公司的77352-15功率放大器模块，土黄色：SWUA 147 228，浅黄色：TriQuint公司的686083-1229，绿色：Avago的AFEM -7813功率放大器，蓝色：Skyworks公司的77491-158，紫色：Avago Technologies。
iPhone 5拆解（图片来源于iFixit）
iPhone 5主板芯片：橘色：高通PM8018射频功率管理IC，浅黄色：海力士H2JTDG2MBR 128 GB（ 16 GB） NAND快闪记忆体，绿色：苹果338S1117音频编解码器，蓝色：意法半导体（ST）的 L3G4200D （ AGD5/2235/G8SBI ）低功耗三轴陀螺仪，紫色：Murata 339S0171 Wi-Fi模块，土黄色：苹果338S1131电源管理IC。
3A6处理器露真容

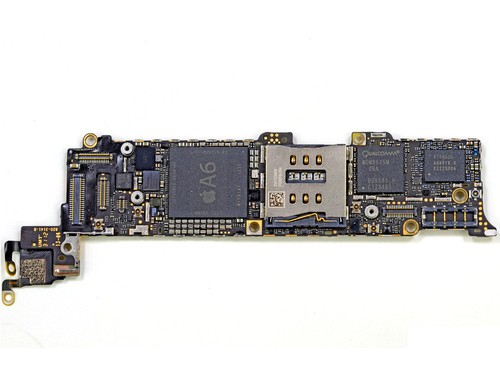

iPhone 5此次搭配的是最新研发的苹果A6处理器，经过后续chipworks拆解我们了解到该芯片采用双核CPU加三核GPU设计，它的CPU部分首次由苹果自家进行设计，既非A9架构也非A15架构，而是基于ARMv7指令集进行改造。

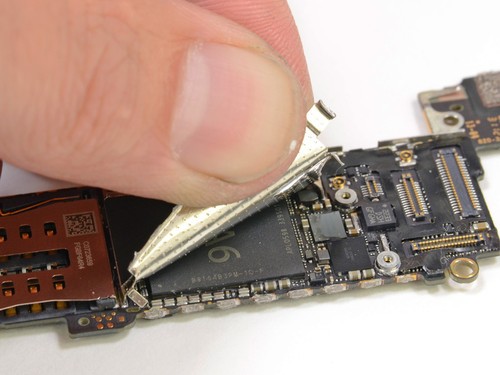

iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）

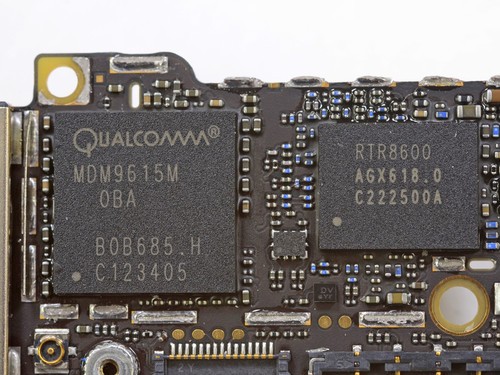

不仅是苹果的A6处理器，iPhone 5的博通BCM5976触屏控制器、高通MDM9615M LTE调制解调器、RTR8600 RF Multi-band/mode收发器都是当前顶级配置。
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）
iPhone 5拆解（图片来源于iFixit）

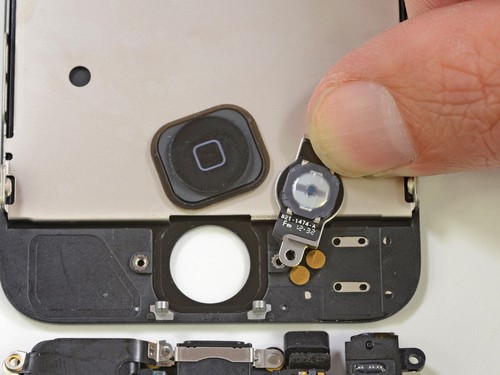

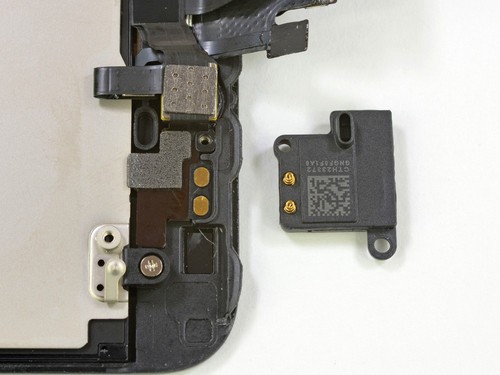

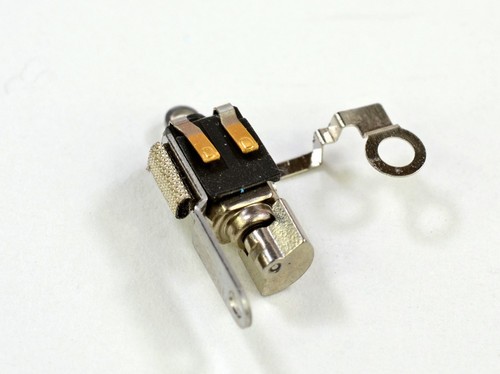

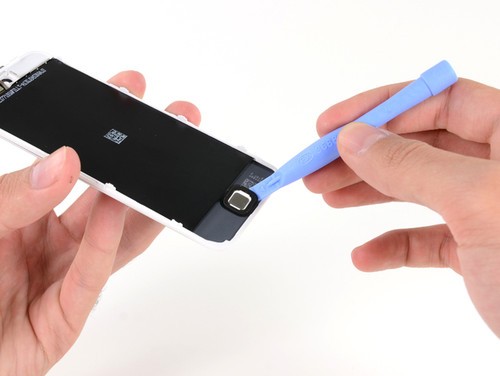

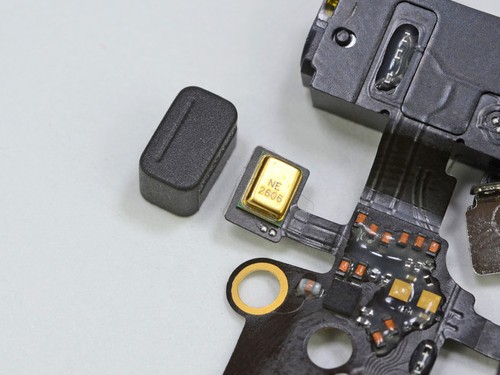

其他一些零部件就无需更多介绍了，值得一提的是Home键置于一个集成的金属支架上，使用寿命更长。
最终iPhone 5的维修难度评定为7分，难度相比以往iPhone 4/4S要降低不少。
4iPod touch 5拆解
最新一代iPod touch 5也由iFixit进行了拆解。iPod touch配备了4寸Retina IPS显示屏，支持双频802.11a/b/g/n WiFi连接和蓝牙4.0技术，后置摄像头为500万iSight摄像头，有LED闪光灯，前置摄像头为120万FaceTime摄像头，可以录制720p视频。新款iPod touch配备有Loop挂绳及三轴陀螺仪和加速感应器。
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）

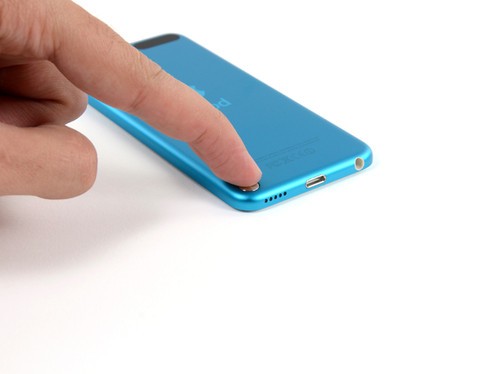

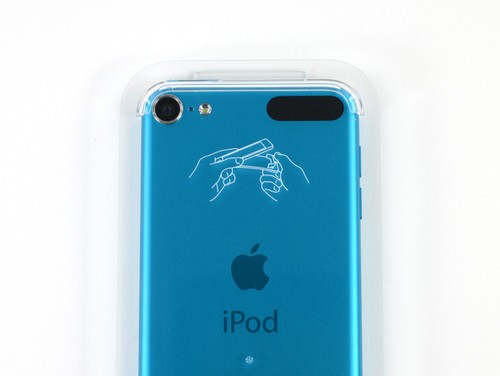

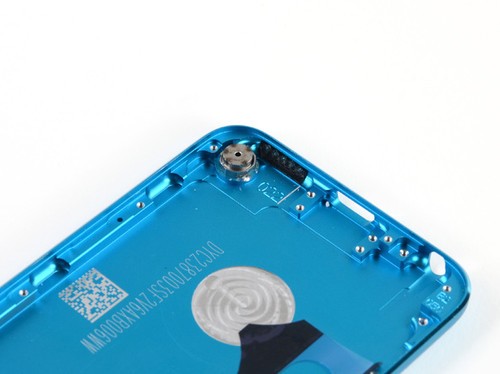

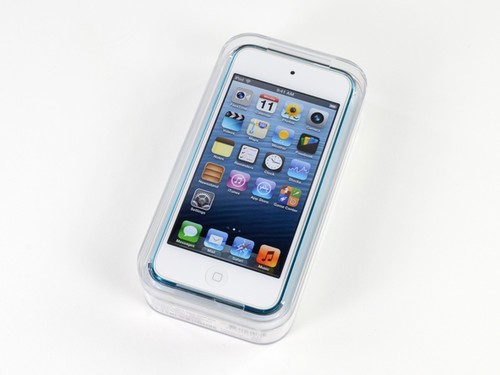

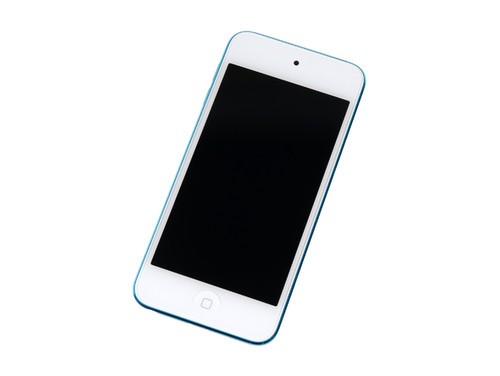

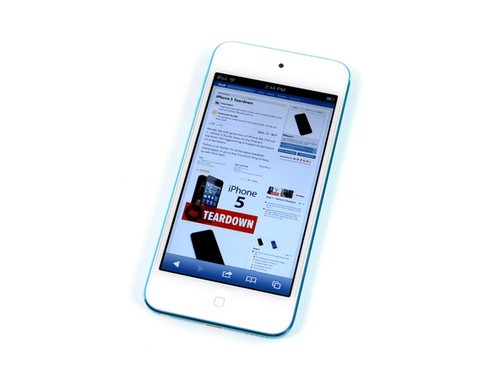

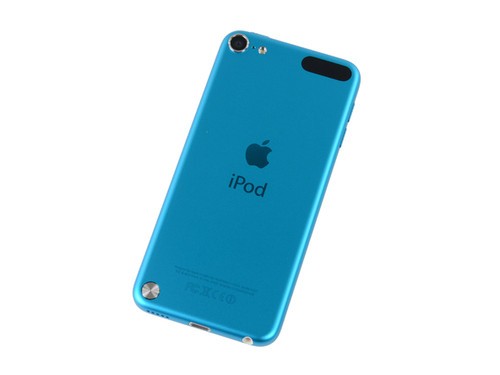

先为大家展示一下touch 5的包装及外观。与iPhone 5一样，较之上一代产品touch5变得更长更薄，而背面加入的Loop挂绳设计是为了弥补过于纤薄的外观所带来的握持安全性问题。
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）

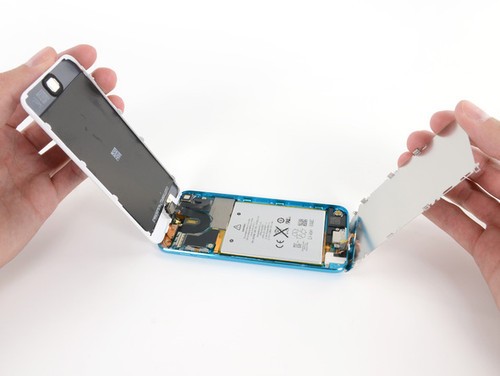

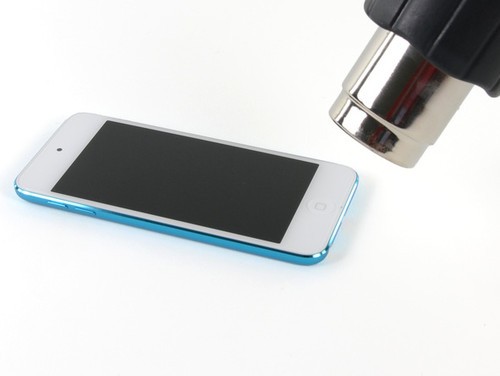

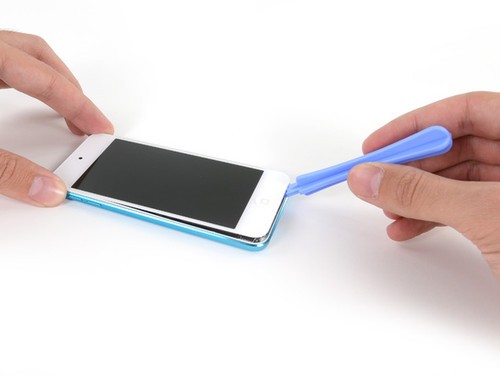

要想拆开机身，要用到热风枪软化touch顶部和底部的粘合剂，然后用工具撬开。
5内部芯片一览

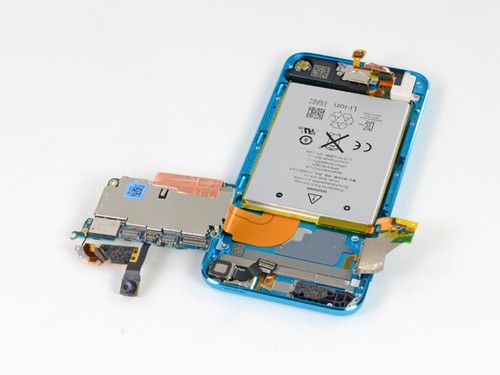

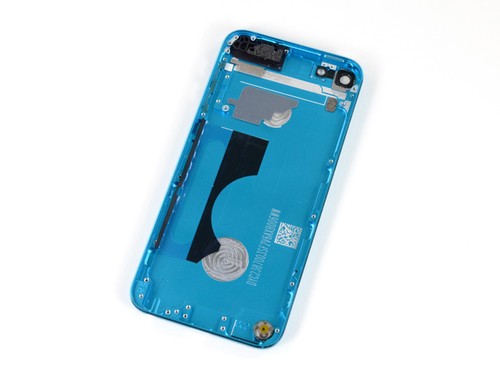

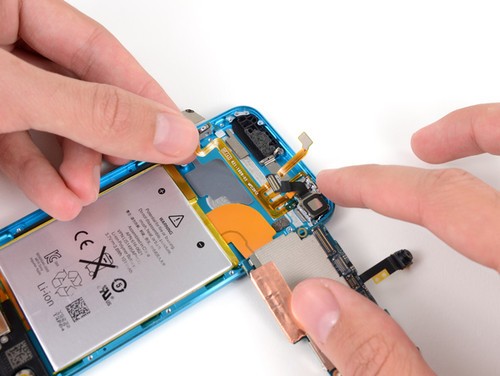

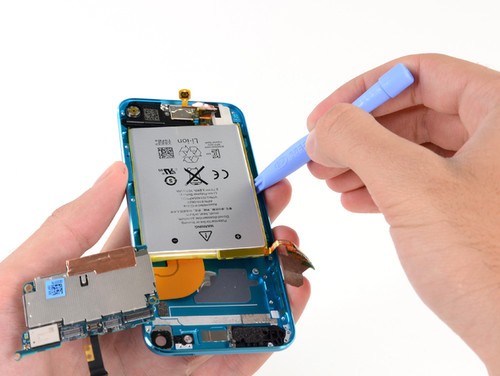

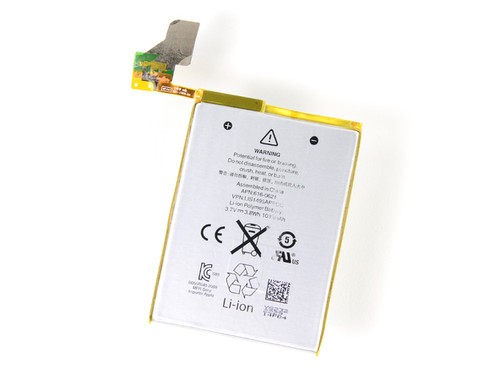

拆开机身，能够看到EMI防护罩，移走防护罩就能看到电池。电池容量1030毫安。

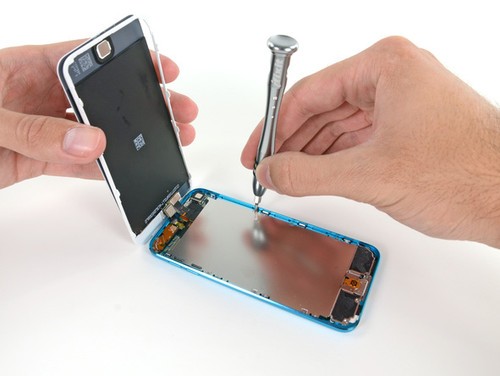

iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）

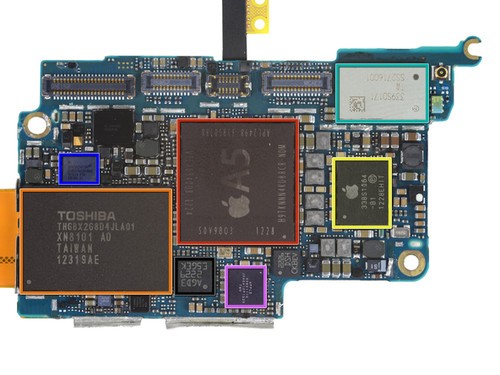

红色是苹果A5芯片，橙色是东芝32G内存，黄色是Apple 3381064电源管理芯片，绿色是WiFi芯片，蓝色是触控芯片，紫色暂时不清楚，黑色是意法半导体低能耗三轴陀螺仪。
iPod touch 5拆解（图片来源于iFixit）

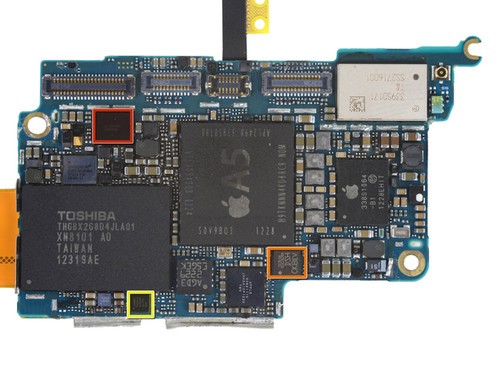

红色是德州电器27AZ5R1触屏SoC，橙色是意法半导体2226 DSH CKBEV，黄色是恩智浦半导体1608A1芯片。

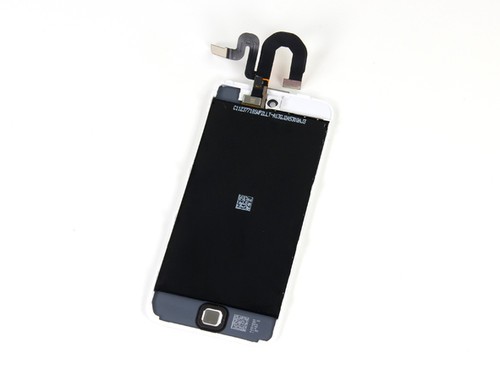

iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）
iPod touch 5拆解（图片来源于iFixit）

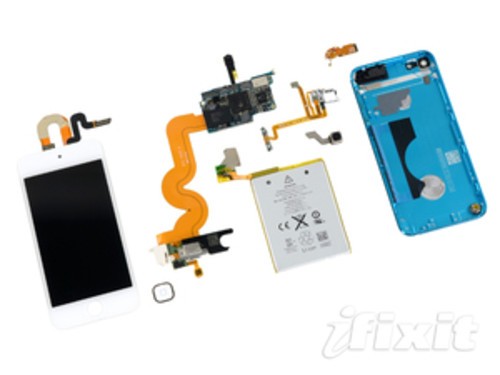

而从维修角度来说，新touch维修难度很大，部件都粘合在一起，如果其中一个部件损坏，修复成本很高。因此大家使用还需尽量注意一些。
6iPod nano 7拆解
苹果iPod nano系列在今年推出了第七代产品，其采用2.5英寸触控屏幕，加入Home键，同时还带有蓝牙功能。其他方面实在没什么可提的了，当然超薄外观是亮点。下面来欣赏拆解美图吧。
新一代iPod nano最大的改变就是全新设计的外观，具备一块支持触控操作的2.5英寸屏幕。我们先来将它与上代Nano进行外观方面的对比。
iPod nano 7包装（图片来源于ifixit）
拆解包装（图片来源于ifixit）
正面外观（图片来源于ifixit）
背面外观（图片来源于ifixit）
与上代nano对比（图片来源于ifixit）
与上代nano对比（图片来源于ifixit）
全新nano机身尺寸达到76.5×39.6×5.4mm，比上代薄了38%，而重量达到31克。与上代nano对比可以看到新nano还要薄一些。
7主板芯片拆解
拆解nano 7相对要简单一些，去掉背部白板，拧下螺丝，就能打开后盖。
拆解外壳（图片来源于ifixit）
拆解外壳（图片来源于ifixit）
拆解外壳（图片来源于ifixit）
拆解屏幕（图片来源于ifixit）
拆解外壳（图片来源于ifixit）
nano彻底被拆开（图片来源于ifixit）
拆解电池（图片来源于ifixit）
220mAh电池（图片来源于ifixit）
iPod nano 7电池容量为220mAh，相比上一代提升一倍。
神秘芯片（图片来源于ifixit）
神秘芯片（图片来源于ifixit）
红色：苹果338S1099芯片，橙色：高通BCM2078KUBG蓝牙+FM音频接收芯片，黄色：NXP Semiconductors 1609A1，青色：75203 23017，蓝色：75292 98820。
闪存芯片（图片来源于ifixit）
红色：东芝THGBX2G7D2JLA01 128Gb（16GB）NAND闪存，橙色：德州仪器343S0538触屏控制器，黄色：Apple 338S1146，青色：339S0193
8iPad mini拆解
iPad mini的发布弥补了苹果小尺寸平板市场的空白，配置方面采用1024×768分辨率7.9英寸屏幕，7.2毫米的厚度与iPod touch 4代一样，可见机身轻薄程度，而处理器则采用的iPad 2相同的A5处理器，另有一颗500万像素背置摄像头，前置摄像头也达到120万。下面来看拆解美图吧。
苹果产品对比（图片来源于iFixit）
对比来了！上图中从下往上分别为iPad 3、iPad Mini、iPod Touch。
扬声器对比（上自下：iPod Touch、iPad Mini、iPad 3）
除了尺寸大小的不同之外，Mini 还有另外一个比较明显的区别：两个扬声器——苹果首款配备立体扬声器的手持设备。
产品型号：A1432（图片来源于iFixit）
iFixit 的拨片（图片来源于iFixit）
除去屏幕玻璃（图片来源于iFixit）
固定屏幕的螺丝钉被隐藏起来（图片来源于iFixit）
取出LCD面板（图片来源于iFixit）
iPad mini的屏幕拆解还是不困难的，只是各种小螺丝钉都隐藏不容易发现。
9电池扬声器拆解
继续进行iPad mini的拆解。
集成电路与我们在 iPhone 5 中看到的一样（图片来源自iFixit）
移走显示屏（图片来源自iFixit）
去除胶带，移走显示屏，LCD和前置玻璃是两个单独的组件，修复起来会比较容易。
看看整个屏幕（图片来源自iFixit）
看看用彩色方框圈起来的部分都是什么（图片来源自iFixit）
红：三星 W1235 S6TNMR1X01 显示驱动
橙：SM4031 DA1232 SMCP043
黄：416R 8227
蓝色方框里的是HDU 2YC 34（图片来源自iFixit）
尽管LCD背后的标记不能透露很多信息，但至少显示，苹果又一次采用了三星的屏幕，有报道称，苹果正在努力摆脱三星作为其主要供应商。按照这种说法，苹果应该依赖多个供应商来制造单个组件。
拆解电池
用塑料卡可以把电池分离出来
电池详细信息 4400毫安的电池容量
数字转换器
Broadcom 触控集成电路
继续去除螺丝钉
立体声扬声器
连接器尺寸变小了
10芯片拆解
Lightning接口将迅速覆盖iOS产品线，iPad2、iPhone 4/4S 以及 iPod Shuffle除外，Lightning 接口缆线带好像被焊接到逻辑板上了，暂时取不下来。
两个隐藏的螺丝连接到Lightning连接器的后盖
音量/电源键的缆线带都使用螺丝钉固定到后壳上
大战粘合剂
iPad Mini内部使用了大量了胶粘剂，通过加热铝合金框架使粘合剂变软，以便拆卸。
A5处理器特写
A5芯片上显示的E4064P3PM-8D-5说明它使用32nm制造工艺，内部是2 Gb LPDDR2 RAM。
逻辑板
逻辑板上的各个芯片
橙：海力士 H2JTDG8UD2MBR 16 GB 快闪记忆体
黄：苹果 343S0593-A5
绿：苹果 338S1116 是什么东西目前还不得而知，iPod touch5 上也有这东西，iPhone 5 上也一个类似的338S1117
蓝：飞兆 PCHPS FDMC 6676BZ
紫：飞兆BC7BE F0MC 6683
红：苹果338S1077 B0MB 1228
摄像头
iPad Mini在相机功能方面处理得很好，虽然大部分硬件规格类似iPad 2，但相机和视网膜屏幕的iPad类似。其前置FaceTime高清摄像头提供120万像素照片，后置摄像头iSight提供500万像素和高清视频。
iPad Mini机身元件全家福
iFixit网站认为iPad mini的维修难度非常高，各种部件由各种粘合剂固定，Lightning焊在主板上，小螺丝钉拆解需仔细。
11iPad 4拆解
与iPad mini同期发布的还有全新一代iPad，被苹果称之为iPad 4。它在New iPad的基础上，只对前置摄像头、处理器与接口进行改变，其他方面基本没有变化。现在就来看看拆解美图吧。

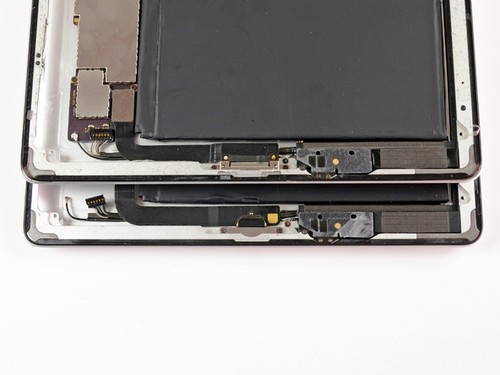

iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
外观方面iPad 4与New iPad除了接口外没有任何变化，外观图就不多展示了。
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
虽然表面看不出来，拆解后我们发现，iPad 4 的屏幕供应来源于 iPad 3 不同，前代来自三星，iPad 4 则来自 LG。不过不确定是否所有机型都采用LG家面板。
12主板芯片拆解

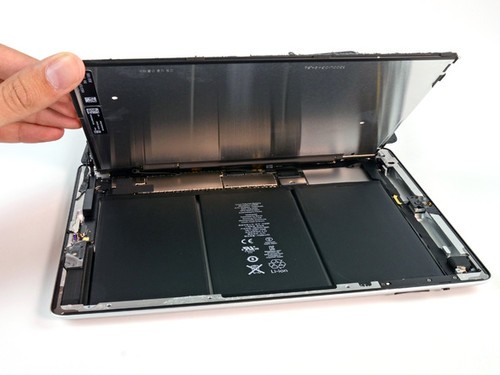

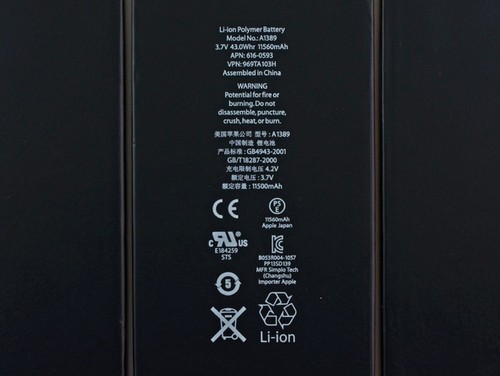

把 LCD 屏幕面板取走，就能看到电池了。电池的型号跟 iPad 3 的一样，所以不用说，iPad 4 的电池也是 3.7V，43 Whr。
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）

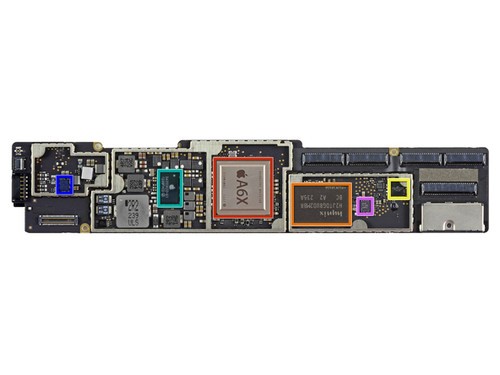

Apple 338S1077 Cirrus Logic D类放大器，343S0622-A1 Dialog Semi 电源管理晶片(PMIC)，Apple A6X 处理器，Hynix H2JTDG8UD2MBR 16GB NAND 闪存，QVP TI 261 A9P2，Apple 338S1116 Cirrus Logic 音频编解码器。
iPad 4拆解（图片来源于iFixit）

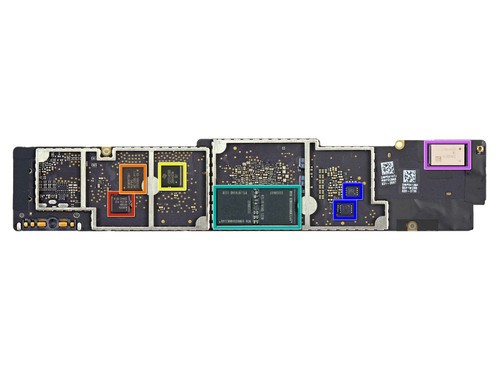

Broadcom BCM5974 触屏控制器，Broadcom BCM5973A1 触屏控制器，德州仪器 CD3240B0 触屏总线驱动器，2 个 4Gb Elpida LP DDR2 = 64 位单芯片封装的 1 GB DRAM，2 个 Fairchild BCHAH/FDMC 电压调节器，Murata 339S0171 Broadcom BCM4334 WiFi 模块。
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）
iPad 4拆解（图片来源于iFixit）

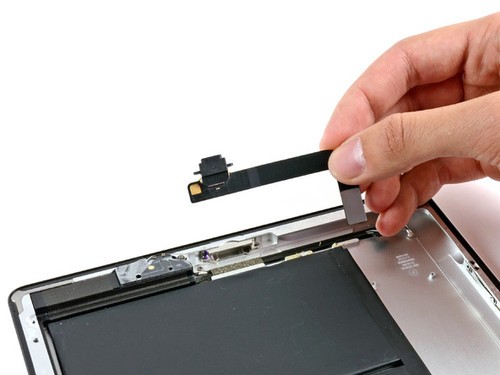

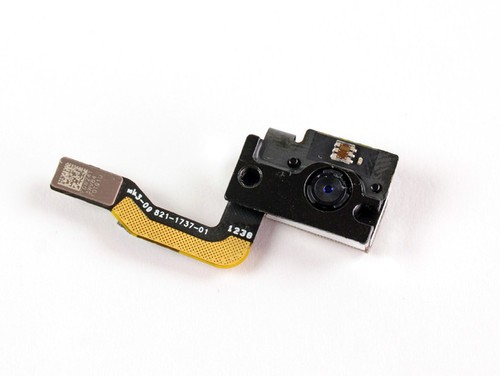

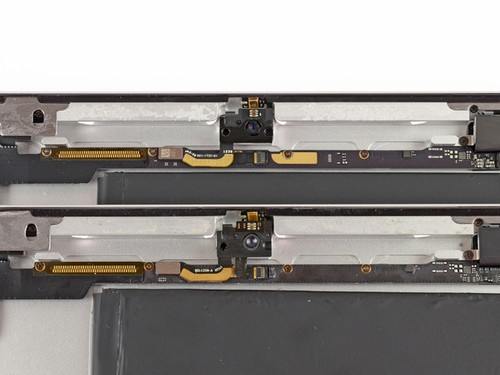

Lightning接口与前置摄像头都是iPad 4本次升级的一部分。接口采用独立排线，更换不是难事。前置摄像头变成120万，可拍720p视频。

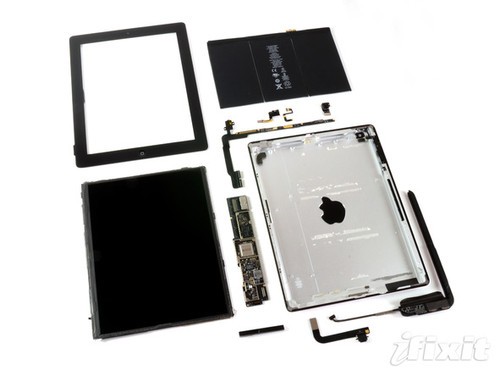

iPad 4拆解（图片来源于iFixit）
最终iFixit网站认为iPad 4的维修难度很高，拆解过程容易破坏机身部件。
写在最后
其实我们不用关心苹果使用的芯片究竟好不好，屏幕是谁家的，毕竟苹果的使用体验依然最为出色，这才是苹果的核心价值所在。
苹果的产品不仅外观精致漂亮，内部做工也一样精彩，就算看不懂电子部件的朋友也能从中体会到科技的美感。
