    69、S波段卫星传输覆盖是如何实现的？

    CMMB系统使用S波段卫星通过广播信道和分发信道实现全国范围的移动多媒体广播电视信号的有效覆盖。广播信道用于CMMB终端直接接收，Ku波段上行，S波段下行；分发信道用于地面增补转发接收，Ku波段上行，Ku波段下行，由地面增补网络转发器转为S波段发送到CMMB终端。CMMB卫星传输覆盖如图2所示。

图2 CMMB系统卫星链路架构

    在CMMB卫星传输覆盖中，广播信道直接提供全国大范围的S波段CMMB信号覆盖，分发信道提供S波段地面增补覆盖网的CMMB信号，实现卫星阴影区S波段CMMB信号的增补转发。

    70、什么是S波段地面增补网络？

    S波段地面增补网络是为解决S波段卫星信号阴影区而需要建立的地面增补覆盖网络。在S波段地面增补转发过程中，根据阴影遮挡范围和实际覆盖环境，采用移频和同频两种转发方式。

    （1）移频转发方式（Ku-S）

    接收卫星Ku波段下行信号，信号经过变频放大后以S波段频率重新发射，使覆盖范围内的S波段OFDM信号强度达到接收要求。

    （2）同频转发方式（S-S）

    接收卫星S波段OFDM下行信号，信号经过放大之后以S波段频率重新发射，使覆盖范围内的S波段OFDM信号强度达到接收要求。

    71、S波段地面增补网与S波段卫星系统是如何同步的？

    地面增补网与卫星系统同步的关键是确保S波段卫星信号到达接收终端的时间与S波段地面增补设备转发信号到达接收终端的时间一致。要实现地面增补网与卫星系统同步，关键是确定地面增补转发器转发信号的发送时刻。地面增补转发器转发信号发送时刻关系如图3所示。

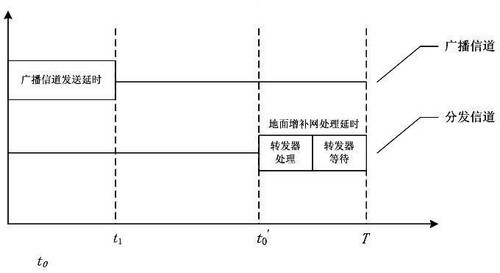

图3 地面增补转发器转发信号发送时刻关系示意图

    在地面增补转发器转发信号发送时刻关系图中，一定区域内广播信道与分发信道卫星传输链路时间相同；考虑到地面信号在其覆盖范围内到达接收终端的时间可以忽略不计，因此广播信道发送延时与地面增补处理延时时间相同时，即可保证地面增补网转发信号的发送时刻与广播信道信号到达地面的时刻一致。地面增补转发器转发信号的发送时刻为：
                          T=t₁+(t_0'-t₀)

    其中：
    T：地面增补网转发发送时刻/广播信道接收时刻
    t₁：广播信道发送时刻
    t₀：分发信道发送时刻
    t₀^'：分发信道接收时刻

    在具体实现中：

    （1）分发信道发送时刻必须早于广播信道发送时刻，分发信道发送时刻提前广播信道发送时刻不大于250ms；

    （2）分发信道将广播信道发送时刻、分发信道发送时刻、地面增补网转发发送时刻等系统同步信息填充至分发信道数据流中发射到地面增补网络；

    （3）地面增补转发器接收并提取同步信息，控制地面增补信号发送。

    72、U波段地面覆盖网络采用什么方式实现覆盖？

    CMMB的U波段地面覆盖网络采用单发射台站覆盖或单频网覆盖两种覆盖方式实现中央节目和地方节目的集成播出。

    （1）单发射台站

    对于城区面积较小、楼宇密度较低、地势较平坦的地区，单个发射台站可完成基本覆盖要求的，采用单个发射台站以及同频转发器补充覆盖的建设方式。在单发射台站覆盖方式中，主发射塔发射U波段CMMB信号完成覆盖地区的基本覆盖，各个同频转发器接收到主发射塔的信号放大后以同样的频率发射，完成主发射台阴影区的补充覆盖。

    （2）单频网

    对于城区面积较大、单发射台站覆盖方式无法满足基本覆盖要求的地区，采用单频网（SFN）覆盖方式，即基于若干发射台站建成本地区单频网实现基本覆盖，覆盖阴影地区由同频转发器补充覆盖解决。在单频网覆盖方式中，节目传输分配中心通过光缆、微波等传输链路将CMMB信号传输分配到各个发射站，各发射站的发射机采用同一频率在同一时刻发射同一节目，完成单频网的基本覆盖。
